Zátky a ventily jsou drobné komponenty využívané zejména v hydraulických a mazacích systémech. Většinou se jim ale nedostává tolik pozornosti, kolik by mělo. Tyto díly totiž rozhodují o tom, zda příslušné systémy budou fungovat tak, jak mají. Ať už se jedná o jednoduché uzavření otvoru, řízené odvzdušnění nebo bezpečné vypouštění kapaliny, správně zvolený komponent prodlouží životnost zařízení, zvýší jeho bezpečnost a zjednoduší údržbu. V jakých případech sáhnout po standardní zátce, kdy zvolit odvzdušňovací variantu a kdy se vám naopak vyplatí přejít k ventilu?
Zátky a ventily rozhodují o tom, zda hydraulické a mazací systémy budou fungovat tak, jak mají
Při výběru konkrétního dílu se tedy odpíchněte od toho, zda budete vybírat ze sortimentu zátek, nebo ventilů. Zátka je mechanický prvek určený k pevnému uzavření otvoru, například v nádrži nebo tělese stroje, a její funkcí je trvale nebo dočasně zamezit průchodu kapalin, plynů či nečistot, aniž by umožňovala regulaci průtoku. Naproti tomu ventil je řídicí zařízení, které umožňuje aktivní otevření nebo uzavření toku média (nejčastěji oleje, kapaliny, maziva, stlačeného vzduchu) – například vypouštění nebo odvzdušnění – a často bývá vybaven mechanismem, jako je pružina nebo kulička, který reguluje tok podle tlaku, polohy nebo zásahu obsluhy.
„Pokud vám tedy stačí pouze ručně uzavřít otvor v nádrži, převodovce, hydraulickém prvku nebo tělese stroje, sáhněte po zátce. V případě, že očekáváte od takového prvku řízené proudění média, zvolte ventil. Mějte však na paměti, že jak zátek, tak ventilů najdete na trhu celou řadu, a některé typy jsou vám schopny nabídnout více funkcí," uvádí Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Plnicí zátky pro doplnění tekutiny, olejové pro aplikace s vyšší teplotou
Pro běžné aplikace, ve kterých vám bude stačit pouze zaslepit otvor, sáhněte po jednoduché standardní zátce. Na trhu jich najdete celou řadu – plastové, kovové, s různým typem závitu, s těsněním i bez něj. Pokud ale budete potřebovat do systému doplňovat kapalinu, budou se vám hodit tzv. plnicí zátky, které neuzavírají trvale, ale umožňují opakovaný přístup pro doplňování provozní kapaliny bez nutnosti demontáže. Často jsou vybavené i větracím otvorem. „Podobně jsou konstruovány i olejové zátky, které jsou určeny pro aplikace s vyšší teplotou a tlakem. Některé z nich mají navíc průhledítko pro vizuální kontrolu hladiny, což se hodí například u převodovek nebo hydraulických nádrží," představuje další typ zátky Ondřej Radosta.

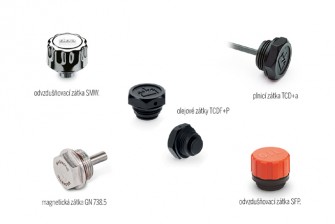

Zátek je na trhu široké množství, některé nabízí i přídavnou funkci
V případě, že je vaším cílem jednoduše, avšak efektivně chránit citlivé součásti zařízení, jako jsou ložiska, ozubená kola nebo čerpadla, před předčasným opotřebením nebo zablokováním, zaujmout by vás mohly magnetické zátky. Ty totiž nacházejí uplatnění u strojních komponent, kde dochází k mechanickému tření a opotřebení. Tedy tam, kde se mohou v médiu uvolňovat drobné kovové částice. Díky integrovanému permanentnímu magnetu zátka zachytává feromagnetické nečistoty přímo v proudícím médiu a zabraňuje tak jejich dalšímu oběhu.
Při pohybu hladiny nebo změně teploty vám pomůžou odvzdušňovací zátky
Když potřebujete jít ještě dál a zajistit, aby systém tzv. dýchal, tím správným řešením pro vás budou odvzdušňovací zátky. Ty jsou nezbytné u nádrží a uzavřených systémů, kde dochází k pohybu hladiny nebo změnám teploty, a tedy ke vzniku přetlaku či podtlaku. Klasická zátka vám takovou situaci nevyřeší, naopak ji může zhoršit.
„Odvzdušňovací zátky umožňují průchod vzduchu, ale zároveň zabraňují vniknutí vlhkosti, prachu nebo olejové mlhy. Fungují pasivně, což znamená, že se tlak vyrovnává automaticky bez zásahu obsluhy," vysvětluje princip fungování odvzdušňovacích zátek jednatel společnosti Elesa+Ganter CZ Ondřej Radosta. V nabídce této firmy najdete i modely s dvojitým ventilem (např. SMW, SFW BA+a, SFW VP), které regulují jak přetlak, tak podtlak, nebo varianty certifikované pro výbušné prostředí podle směrnice ATEX (např. TN-EX).
Pokud řešíte hlavně ochranu otvorů během výroby, skladování nebo dopravy, vyplatí se vám použít tzv. zatlačovací krytky. Ty se jednoduše nasadí tlakem do závitu nebo hladkého otvoru a chrání vnitřní prostor před nečistotami, prachem nebo mechanickým poškozením.
Vypouštění bez demontáže? Řešením je ventil
Pokud pro své aplikace hledáte systém, který vám bude množství tekutiny či vzduchu regulovat sám, tj. bez nutnosti ručního zásahu, sáhněte po ventilu. V nabídce společnosti Elesa+Ganter CZ najdete ventily vypouštěcí a odvzdušňovací, které se hodí pro běžné nádrže, převodovky a uzavřené systémy v rámci základních hydraulických aplikací.

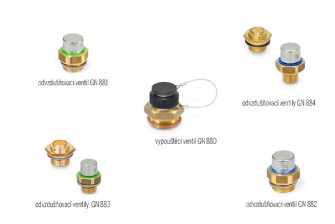

Ventily vám pomůžou aktivně otevřít nebo uzavřít tok média, pro běžné nádrže se vám budou hodit varianty vypouštěcí nebo odvzdušňovací
Pro pravidelné vypouštění kapaliny, kdy není ideální pokaždé vyšroubovávat celou zátku, například při údržbě nebo výměně oleje, instalujte vypouštěcí ventily. „Například náš model GN 880 je vybaven pružinovým mechanismem, který zajišťuje ventil proti nechtěnému otevření. Stačí jej stisknout – ventil se otevře a po uvolnění se automaticky zavře. Krytka s pojistným lankem navíc zabraňuje jakémukoli náhodnému úniku média," představuje princip tohoto typu produktu Ondřej Radosta.
Odvzdušňovací ventily zase využijete, pokud potřebujete automaticky uvolnit přetlak nebo podtlak v uzavřených systémech. Tyto díly jsou také vybaveny mechanismem s pružinou nebo kuličkou, který otevře ventil až po dosažení určitého tlaku, čímž zaručuje přesně definovanou funkci odvzdušnění bez permanentní propustnosti. V závislosti na provedení se ventily otevírají například při tlaku 50 mbar nebo 200 mbar. Zároveň chrání systém před nadměrným tlakem i vnikem nečistot díky integrovanému těsnění nebo ochranným prvkům.
Při výběru hraje roli médium, tlak i prostředí
Při výběru konkrétní zátky nebo ventilu se tedy ptejte, co přesně má komponent dělat. Bude pouze uzavírat, nebo také filtrovat? Je jeho úkolem odvzdušnit, nebo umožnit doplnit tekutinu nebo ji naopak vypustit? Zvažte také prostředí, ve kterém bude zátka použita. Ve většině případů si vystačíte se zátkami či ventily z technopolymeru, a to i v případě vyšší teploty či tlaku, pokud zvolíte speciálně vyrobené olejové verze (např. TNR+PP, TN., TCDF+P).
Do náročnějších podmínek s vibracemi, výkyvy teplot nebo použitím emulzí, vzduchu či vody se hodí zátky v odolnějším provedení, například verze GN 742.3 nebo GN 442.
