02 Říjen 2025

Elesa Foto 0 - Normovane dilybMadla, rukojeti, kolečka, páčky, panty nebo třeba pružinové pístky jsou drobné, ale přesto nepostradatelné součásti každého stroje a zařízení. Umožňují s ním manipulovat, ovládat jej nebo zajistit jeho správnou funkci. Často je bereme jako samozřejmost, ovšem jejich správnému výběru je zapotřebí věnovat dostatek pozornosti. Pokud bychom sáhli vedle, okamžitě bychom totiž pocítili, že je s příslušnou technologií něco špatně. Na Mezinárodním strojírenském veletrhu 2025 budete mít možnost na stánku společnosti Elesa+Ganter CZ vidět nejnovější typy těchto komponent, vyzkoušet si jejich funkci a zjistit, jak mohou zlepšit ovladatelnost, ergonomii i životnost vašich konstrukcí.

Na MSV si budete moct naživo osahat širokou škálu normovaných dílů od společnosti Elesa+Ganter CZ

Společnost Elesa+Ganter je jedním z předních světových výrobců normovaných dílů na světě. Na brněnském výstavišti ji ve dnech 7. až 10. října 2025 najdete na stánku č. 062 v pavilonu V. Kromě notné řady tradičních nebo elektrifikovaných dílů vám představí i řadu novinek. Na co se třeba můžete těšit?

Panty, které ochrání kabely, a ty pro přesné pohyby
Mezi komponenty, které by vás mohly zaujmout a na veletrhu si je budete moct osahat, patří například dva typy průmyslových pantů – CFM-PC a GN 7580.
Pant CFM-PC využijete v místech, kde je potřeba přivádět elektrické napětí z rámu do pohyblivých částí zařízení, například ke dveřím rozvaděče nebo ovládacím panelům. Kombinuje totiž mechanickou funkci tohoto dílu s možností bezpečného průchodu vodiče mezi pevným a pohyblivým dílem. Díky integrovanému kabelu a skrytému vedení uvnitř pantu vám tak odpadnou starosti s volně visícími kabely, které se mohou zachytit nebo poškodit. Tento pant je ideální pro aplikace s častým otevíráním a zavíráním a hodí se například pro kryty strojů, rozvodné skříně nebo technické dveře, kde je kladen důraz na kompaktní a spolehlivé řešení.

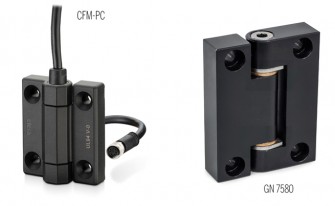

Elesa Foto 1bNové typy průmyslových pantů k ochraně kabelů, resp. pro přesné pohyby

Průmyslové panty GN 7580 jsou zase charakteristické odolností proti opotřebení, vysokou přesností a minimální vůlí. K dispozici jsou ve třech velikostních variantách, z nichž každá má čtyři typy vnitřních a vnějších křídel. Křídla se zase liší typem uchycení, které může být tangenciální nebo radiální a využívá zapuštěné válcové otvory nebo integrovaná závitová pouzdra z nerezové oceli. Aby byla zajištěna trvalá přesnost, lze panty znovu kdykoliv seřídit. Tento normovaný díl je skutečně skvělou technologickou vychytávku. Mluví o tom i fakt, že získal ocenění „Machinery Industry Technology Innovation Leading Award", tj. hlavní cenu za inovace ve strojírenských technologiích.

Olejoznaky se světelnou signalizací, západka a madlo v jednom
Společnost Elesa+Ganter CZ na veletrhu také představí zbrusu nový elektrický olejoznak HCV-E-LD. Ten kromě tradiční vizuální kontroly hladiny oleje umožňuje také odeslání elektrického signálu při dosažení minimální hladiny kapaliny. Díky vestavěné LED diodě se navíc rozsvítí zeleně nebo červeně, podle toho, zda je kapalina přítomna či nikoliv. Tuto funkci využijete zejména v automatizovaných provozech nebo u zařízení s nepřetržitým chodem, kde je potřeba spolehlivě hlídat hladinu bez neustálé vizuální kontroly. Olejoznaky HCV-E-LD jsou navíc vyrobeny z technopolymeru a poskytují uživateli vysokou odolnost proti nárazům, rozpouštědlům, benzinu, naftě a dalším chemikáliím. Ultrazvukové svařování zaručuje také jejich dokonalé utěsnění.

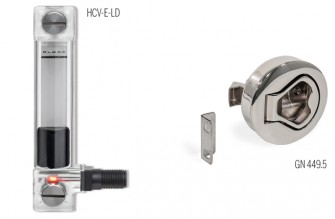

Elesa Foto 2bElektrický olejoznak pro automatizované provozy a západka s tlačítkem s funkcí madla

Další novinkou, se kterou se budete moct na veletrhu seznámit, jsou západky s tlačítkem GN 449.5. Fungují na principu pružinového mechanismu, kdy stiskem tlačítka dojde k uvolnění západky z její zajištěné polohy. Tento model navíc kombinuje funkci zapuštěného madla a západky a umožňuje tak snadné zajištění dveří, krytů a poklopů a zároveň i jejich ovládání. K dispozici jsou také ve verzi s klíčem, takže vám mohou poskytnout i ochranu před neoprávněným vniknutím.

Madla se samozhášivou schopností
Na veletrhu nebude chybět ani prezentace dvou nových typů madel, které jsou vyrobené ze samozhášivého technopolymeru s certifikací UL-94 V0. Díky této vlastnosti jsou oba typy schopné zabránit šíření plamene, pokud dojde ke vznícení, a najdou tak uplatnění všude tam, kde je vyžadována zvýšená požární bezpečnost – například v elektrických rozvaděčích, technických skříních, ovládacích panelech strojů, kabinách dopravních prostředků či v prostředí hromadné dopravy a automatizovaných linek.

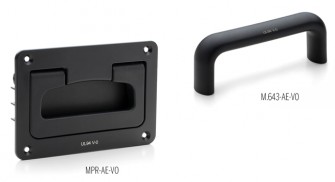

Elesa Foto 3bPrůmyslová madla do aplikací, kde je vyžadována zvýšení požární bezpečnost

Prvním z nich je sklopné madlo MPR-AE-V0 se zapuštěným prolisem. Umožňuje pevný úchop, přitom v klidové poloze nezabírá místo a snižuje riziko nechtěných zranění. Je ideální tam, kde je kromě požární bezpečnosti důležitá i úspora prostoru a bezpečnost obsluhy.
Druhou novinkou je madlo M.643-AE-V0, svým tvarem připomínající klasické U-madlo, resp. třmenové madlo z plastu. Díky odolnému provedení a samozhášivému materiálu se hodí pro širokou škálu aplikací od vlakové a hromadné dopravy až po různé průmyslové aplikace.

Páka k pohonu hřídelí, čelisťová spojka pro spojování trubek
K novinkám, které si budete moct na veletrhu vyzkoušet, patří i ovládací páka GN 210. Slouží k ručnímu ovládání a přenosu točivého momentu na hřídel, například při ovládání strojních mechanismů, ventilů nebo západek. Díky pevnému spojení pomocí paralelního klíče nebo čtvercového otvoru umožňuje přesně definovat úhlovou polohu mezi pákou a hřídelí. Je vyrobena z odlitku zinkové slitiny s odolným práškovým lakem a opatřena krytkou z polyamidu. Dodává se v několika provedeních, aby bylo možné přizpůsobit způsob uchycení a funkci konkrétním požadavkům aplikace.
Mezi vystavovanými exponáty nebude chybět ani čelisťová spojka GN 474.2. Ta vám zase usnadní spojování trubek a tyčí v pravém úhlu nebo rovnoběžně, a to i v situacích, kdy není možné osové zasunutí. Díky dělenému provedení ji snadno nasadíte i dodatečně, třeba u konstrukcí se zahnutými nebo obloukovými profily. Verze se čtvercovým otvorem navíc umožňuje pevně spojit i tyče se čtvercovým průřezem. Nejčastěji ji využijete jako boční vodítko, které díky kompaktnímu tvaru nevyčnívá do strany, přitom spolehlivě drží a odolá i opakovanému zatížení.

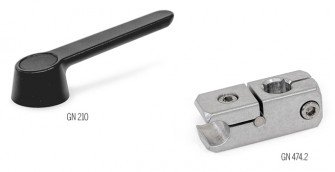

Elesa Foto 4bOvládací páka k pohonu hřídele, čelisťová spojka pro spojování trubek a tyčí v pravém úhlu nebo rovnoběžně
