Asi to taky znáte. Konstruujete ochranný pracovní prostor pro výrobní stroj. Víte, že bezpečnost je základ. Zároveň ale potřebujete zajistit, aby se dovnitř dostala obsluha – kvůli kontrole, seřízení nebo údržbě. Ideálně ve chvíli, kdy je stroj vypnutý. Jenže co když někdo omylem vezme za dveře v okamžiku, kdy zařízení ještě pracuje? V takové situaci je potřeba, aby došlo k jeho automatickému vypnutí. Lámete si hlavu, jak tenhle oříšek vyřešit elegantně a bez složitých úprav konstrukce? Pomoci mohou madla s integrovanou elektrickou nebo bezpečnostní spínací funkcí. Spojují ergonomický úchop s dohledem nad stavem ochranných dveří a přispívají k vyšší bezpečnosti provozu.
Moderní průmyslová madla často nabízí víc než jen manipulační funkci
Madlo je základní manipulační prvek, bez kterého se neobejdou žádné dveře, kryty ani servisní přístupy ke strojům a zařízením. Zajišťuje bezpečný a ergonomický úchop při otevírání, zavírání a manipulaci s pohyblivými částmi konstrukce. V průmyslovém prostředí se od něj očekává nejen mechanická odolnost, ale také spolehlivá funkce při častém používání, odolnost vůči nečistotám, chemikáliím nebo vibracím a dlouhá životnost bez nutnosti údržby.
Průmyslová madla umí přispět k bezpečnému provozu
Madla se používají v široké škále aplikací od výrobních linek a strojních krytů přes rozvaděče a automatizační techniku až po laboratorní a přístrojové skříně. V řadě případů neplní už jen čistě manipulační roli. Stále častěji se stávají nosičem dalších funkcí, například elektrických spínačů, signalizace nebo bezpečnostních prvků. Konstrukční detail, který byl dříve čistě mechanický, tak může nově aktivně vstupovat do řízení provozu a přispívat k vyšší bezpečnosti i přehlednosti zařízení.
Třeba u ochranného pracovního prostoru stroje se význam madla posouvá ještě dál. Nejde jen o pohodlné otevření dveří nebo krytu, ale také o kontrolu, zda je zařízení pro obsluhu skutečně v bezpečném stavu. V praxi totiž nastávají situace, kdy je potřeba do pracovního prostoru vstoupit a je žádoucí, aby otevření bylo zároveň spojené s jasnou reakcí řídicího systému. Konstrukční prvek, který obsluha používá při každé manipulaci, se tak může stát i aktivní součástí bezpečnostního konceptu stroje.
Madlo ESC-SFT umí ohlídat bezpečný provoz stroje
Vypnutí stroje při otevření dveří v nevhodnou dobu

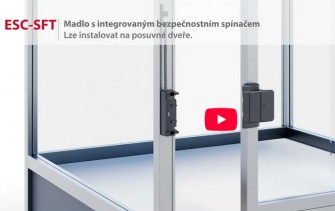

Jedním z takových řešení je madlo ESC-SFT z dílny společnosti Elesa+Ganter CZ. Je vybaveno vestavěným bezpečnostním snímačem a určené pro montáž na ochranné dveře pracovního prostoru stroje. „Na první pohled plní klasickou funkci ergonomického madla, zároveň je ale doplněno o integrovaný kontrolní prvek. Uvnitř je kódovaný magnetický senzor s redundantními kanály, navržený pro použití v bezpečnostních obvodech. Sleduje, zda jsou dveře, kryty nebo poklopy skutečně zavřené, a jejich stav zobrazuje přímo na madle pomocí LED signalizace. Při správném dovření svítí zelená kontrolka, takže obsluha má okamžitou vizuální informaci,“ představuje tento chytrý prvek Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Při propojení s odpovídající certifikovanou řídicí jednotkou plní madlo i aktivní bezpečností funkci. Pokud dojde k nechtěnému otevření ochranných dveří během provozu, systém vyšle signál k přerušení napájecího obvodu a zařízení se bezpečně vypne. Snižuje se tak riziko úrazu obsluhy i poškození technologie. Toto řešení nachází uplatnění zejména u dveří, které mají tendenci se hůře dovírat nebo kde je potřeba mít stav zavření pod trvalou kontrolou. Typicky např. u posuvných a křídlových dveří strojních krytů.
Madlo M.2000-SWM informuje o stavu stroje a umí ho i vypnout
Stiskem tlačítka předání pokynu stroji
Na podobném principu pracuje také madlo M.2000-SWM, které kombinuje mechanickou manipulační funkci s elektrickým spínacím prvkem, který reaguje přímo na stisk nebo uchopení madla, a světelnou signalizací. Jde o robustní průmyslové madlo vyrobené z technopolymeru se samozhášivou certifikací, takže je vhodné i pro aplikace s vyššími nároky na požární bezpečnost. Má integrovaný mikrospínač, díky kterému může sloužit jako vstupní signál pro řídicí systém.
„V praxi to znamená, že konstruktér může funkci otevření nebo uchopení madla přímo provázat s reakcí stroje, například se zpomalením, zastavením nebo blokací další operace podle logiky řízení,“ vysvětluje Ondřej Radosta.

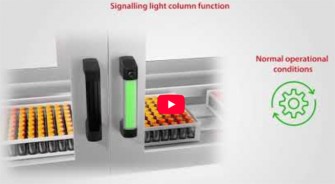

Madlo je zároveň vybavené LED signalizací dobře viditelnou přímo v zorném poli obsluhy. Pomocí barev zobrazuje aktuální stav zařízení — například provozní režim, požadavek na zásah nebo chybový stav. Jeden konstrukční prvek tak spojuje ergonomii úchopu, stavovou informaci i přímou vazbu na řízení technologie.
Hodí se proto všude tam, kde je žádoucí spojit ergonomii ovládání s kontrolním nebo blokovacím signálem a zvýšit tak provozní bezpečnost i přehled o stavu zařízení.
