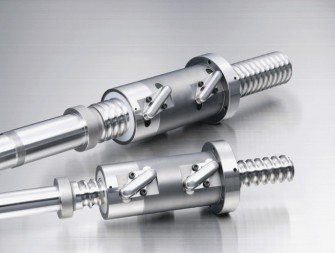

Společnost NSK představuje řadu pokročilých kuličkových šroubů HTF-SRM vhodných pro vysoké rychlosti, velká zatížení a vysoké teploty. Tyto inovativní kuličkové šrouby jsou ideální pro elektrické vstřikovací lisy, jejichž úkolem je lisovat díly s tenkými stěnami v krátkých výrobních cyklech. Kuličkové šrouby HTF-SRM jsou vhodné pro velké rychlosti a vyznačují se velkou odolností proti vysokým teplotám. Využívají nově vyvinutý recirkulačního systém SRM od společnosti NSK a tepelně odolné materiály všech použitých dílů.
Elektrické vstřikovací lisy by měly mít co nejkratší výrobní cykly, aby se zvýšila jejich produktivita. To umožňuje plnit požadavky vyvolané poptávkou po plastových výrobcích, jež pramení z rostoucí populace a zvyšující se životní úrovně v rozvíjejících se zemích. Požaduje se však také schopnost lisovat tenkostěnné díly, aby se snížila spotřeba plastů a zmírnila ekologická zátěž planety v souladu s cíli OSN pro udržitelný rozvoj a iniciativami uhlíkové neutrality.
V tomto kontextu je poptávka po elektrických vstřikovacích strojích, které jsou vybaveny kuličkovými šrouby s velkou únosností, aby bylo možné snáze dosáhnout zkrácení výrobních cyklů i lisování tenkých stěn. Krátký výrobní cyklus však znamená velké provozní rychlosti, které zase vyžadují protiopatření, aby se použité konstrukční díly vypořádaly s velkým množstvím ztrátového tepla.
Společnost NSK tento problém překonala recirkulačním systémem SRM (Smooth Return Metal Coupling). Jedním z technických problémů spojených s vyššími otáčkami je totiž zvýšená síla nárazů kuliček při recirkulaci, která vede k poškození součástí recirkulačního systému a hřídele kuličkového šroubu. Společnost NSK našla řešení optimalizací dráhy recirkulace při použití simulací s využitím digitálního dvojčete.
Výsledný recirkulační systém SRM nabízí plynulou recirkulaci kuliček a lepší tepelnou odolnost, která překonává limity konvenčních plastů. Tuto inovaci podporuje použití tepelně odolných materiálů pro těsnění kuličkových šroubů a komponent s polyolefinovou pryskyřicí.
Díky těmto pokrokům je přípustná hodnota parametru d-n (průměr hřídele x rychlost otáčení) 200 000, což je o 40 % lepší oproti běžným vysokorychlostním kuličkovým šroubům HTF-SRC společnosti NSK. Navíc maximální provozní teplota je 90 °C a krátkodobá maximální teplota 100 °C: obě hodnoty jsou o 20 °C vyšší než u běžných výrobků NSK. Důležité je, že vnější rozměry šroubu a matice i připojovací rozměry jsou stejné jako u kuličkového šroubu HTF-SRC, což eliminuje potřebu jakýchkoli úprav vstřikovacího lisu při jeho modernizaci.
